流量監控管制系統
課程情境
1.益民停車場容納量為30部,有4個出入口,請設計停車流量監控管制系統.
2.本系統分中央監控程式及出入口管制程式.
3.中央監控程式先由教師設計(模擬),出入口管制由學生設計(模擬).
出入口管制情境
0.未取得連線前,通行燈號為紅燈,連線燈號黑色點.
1.發送連線要求,輸入座號及中央監控IP以取得連線,
2.取得連線確認後,連線燈號顯示黃色點.
3.若取得連線,且可通行時,通行燈號顯示為綠燈.
4.連線確認與是否通行訊號,由中央監控端發出.
5.出入口管制端,依中央監控端之發送訊號,進行車輛管制.
6.通行燈號為綠燈時,按搖桿鈕感測器,模擬汽車進場(進場時,出現汽車移行動畫).
7.通行燈號為紅燈時,搖桿鈕不作用.(汽車不能進場)
中央監控情境
1.中央監控端收到出入口管制端連線要求時,須回覆連線訊號,並傳送通行訊號.
2.每收到出入口管制端送來進場訊號時,車輛數量加１.
3.當停車數量滿載時(=30時),立即發出禁止通行訊號.
4.已停入之車輛,1~5秒隨機離場(或由教師點按汽車角色離場)每次離場１輛。
5.停車數量少於滿載時,立即發送允許通行訊號.
6.畫面顯示停車數量畫面.
參考畫面
(出入端管理)
(中央端監控)

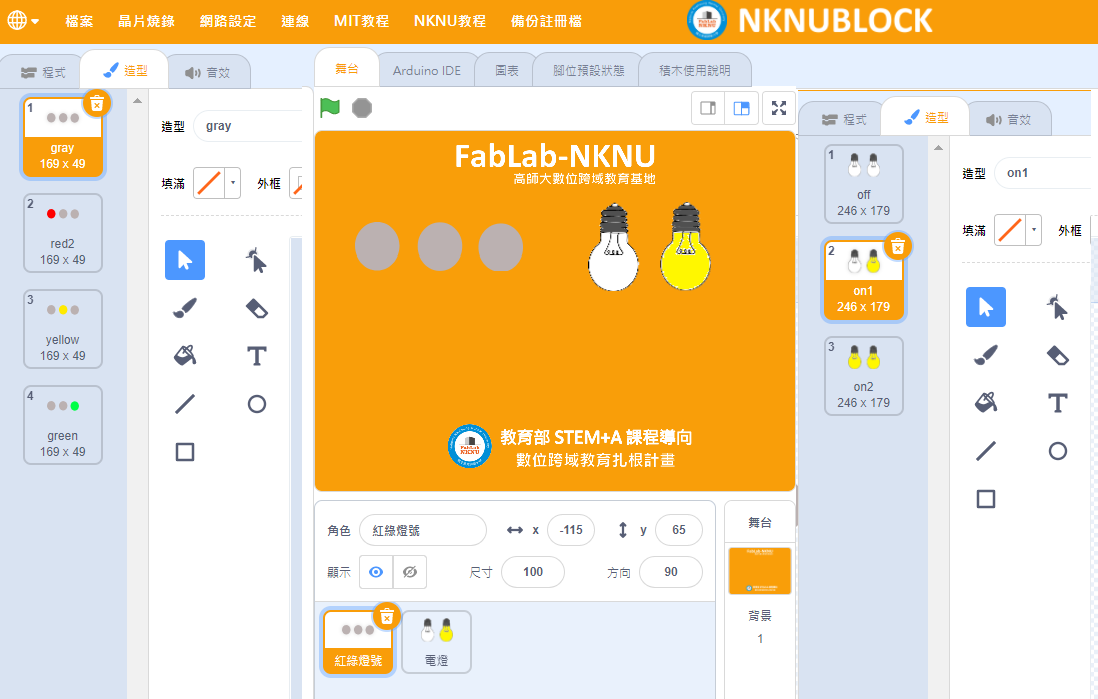

素材(按文字下載)
(可自行運用其他感測器或元件)
