程式流程圖～以 人行號誌運作 為例
人行號誌運作規則：一般路口
1.當人行道路口號誌切換至綠燈時：(設綠燈25秒)
1-1人形號誌設為小綠人以慢速走動；
1-2當倒數計時器倒數至10秒時，小綠人改以快速走動；
2.路口燈號切換為黃燈：（5秒)
2-1小綠人改為跑步並閃爍。
3.當人行道路口紅燈時：(設紅燈20秒)
3-1人形號誌改為靜止小紅人長亮。
人行號誌運作規則：特殊路口（行人較少處)
1.人行道路口紅燈長亮：（大馬路綠燈長亮）
1-1人形號誌設為靜止小紅人長亮。
2.當行人欲通過馬路時，需自行按下通行鈕：
2-1通行鈕被按下後，馬路號誌切換為黃燈，持續5秒。
3.人行道路口切換為綠燈，馬路切換為紅燈：(時間設為25秒)
3-1人形號誌設為小綠人以慢速走動；
3-2當倒數計時器倒數至10秒時，小綠人改以快速走動；
4.人行道路口燈號切換為黃燈：（持續5秒)
4-1小綠人改為跑步並閃爍。
5.恢復人行道路口紅燈：(設紅燈長亮)
5-1人形號誌改為靜止小紅人長亮。
演算法

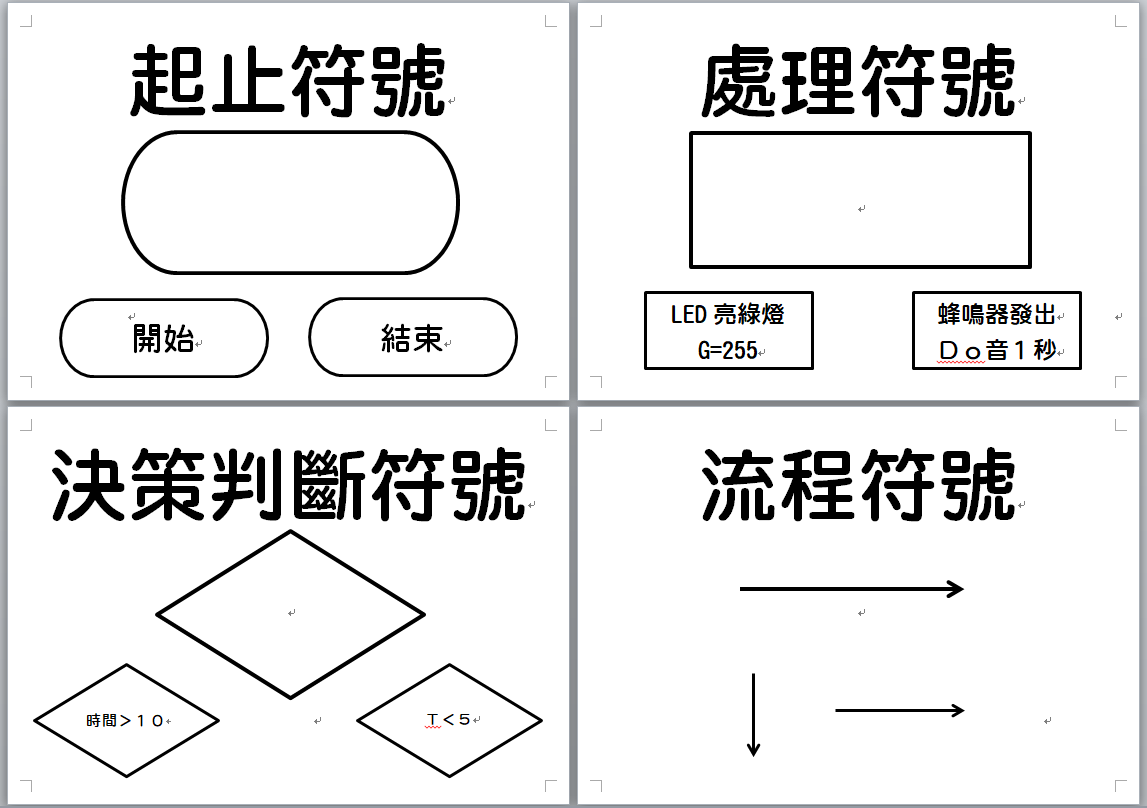

基本流程圖符號
常用流程圖符號

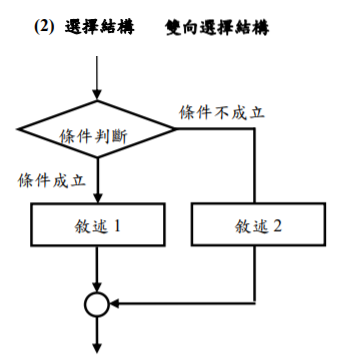

三種基本流程結構
流程圖繪製範例
線上流程圖軟體 draw.io
人行號誌程式流程圖示範
程式設計素材
小綠人17週年紀念(google標誌)
